La Petite Gazette du 1er novembre 2017
MAIS COMMENT FAISAIT-IL ?
C’est à l’obligeance de Monsieur René Jacobs, de Harzé, que je dois la chance de pouvoir vous présenter cet exceptionnel document d’un transport qui me semble hors du commun, mais dites-moi si je me trompe…

A la vue de cette photo, je me pose bien des questions et j’espère de tout cœur que vous pourrez y répondre :
– Combien peut peser cet énorme tronc ?
– Quel est l’avantage d’un tel attelage de trois chevaux en ligne (on devine l’arrière-train du cheval de tête à l’extrême gauche du cliché) ? Est-ce lié à la maniabilité de l’ensemble ou cela donne-t-il un force de traction plus importante ?
– Surtout, j’aimerais beaucoup que l’on m’explique de quelle manière pareil tronc pouvait être hissé sur un char et comment il était déchargé à la scierie ? Je suis vraiment très intrigué et me demande quels engins de levage étaient utilisés… Comme j’imagine qu’il fallait aller chercher ce tronc dans le bois, peut-être qu’une installation particulière, un talus artificiel par exemple, était aménagée pour le chargement à l’aide de palans et de treuils ; mais comment faisait-on pour ne pas arracher les roues arrières au passage ?
Les lecteurs attentifs auront sans doute reconnu les lieux où cette photo a été prise il y a plus d’un siècle… Nous sommes là sur la place d’Aywaille, face à la maison Lambercy, à quelques pas du carrefour avec la route de Bastogne.
Je compte sur vos connaissances et votre légendaire sagacité pour m’éclairer. Bien entendu, j’accueillerai avec grand plaisir toutes vos photos et documents sur ce sujet. C’est avec énormément d’impatience et d’intérêt que j’attends vos réactions et réponses.
La Petite Gazette du 22 novembre 2017
REVOICI CE « TRANSPORT EXCEPTIONNEL » D’IL Y A PLUS D’UN SIECLE
La magnifique photographie que m’avait confiée M. René Jacobs, de Harzé, et que vous avez découverte il y a peu de temps dans la Petite Gazette, a conduit Monsieur Michel Bartholomé, d’Aywaille, à extraire de sa belle collection de documents cet autre cliché remarquable.
A première vue, il s’agit du même transport exceptionnel, ici photographié devant la maison du bûcheron et débardeur Lagasse.

M. Jean-Marie Tavier, le conservateur du très intéressant Musée de Xhoris, apporte quelques éléments de réponse aux questions que je vous posais en vous présentant la première photo de cet impressionnant transport.
« Un cheval de trait développe en continu une puissance de 8 à 10 cv Din. Trois chevaux attelés donnent une puissance cumulée de 24 à 30 cv, à peine supérieure à celle d’une Citroën 2cv4 à 2cv6 ! Donc rien de trop pour un tel attelage. »
Et vous, pourrez-vous m’éclairer sur les autres interrogations que ces magnifiques clichés m’ont inspirées ?
– Combien peut peser cet énorme tronc ?
– Quel est l’avantage d’un tel attelage de trois chevaux en ligne? Est-ce lié à la maniabilité de l’ensemble ou cela donne-t-il une force de traction plus importante ?
– Surtout, j’aimerais beaucoup que l’on m’explique de quelle manière pareil tronc pouvait être hissé sur un char et comment il était déchargé à la scierie ? Je suis vraiment très intrigué et me demande quels engins de levage étaient utilisés… Comme j’imagine qu’il fallait aller chercher ce tronc dans le bois, peut-être qu’une installation particulière, un talus artificiel par exemple, était aménagée pour le chargement à l’aide de palans et de treuils ; mais comment faisait-on pour ne pas arracher les roues arrières au passage ?
La Petite Gazette du 6 décembre 2017
LES TRANSPORTS EXCEPTIONNELS DE BOIS
Encore une fois, vous vous êtes montrés simplement extraordinaires. La très belle photo présentée il y a quinze jours dans la Petite Gazette et les questions que je formulais à son propos vous ont manifestement encouragés à chercher les réponses à mes interrogations. D’emblée, je tiens à remercier chaleureusement Messieurs Barthélemy Carpentier, de Sougné-Remouchamps, Germain, de Fraiture, Philippe Grégoire, de Harzé, le Dr Paul Maquet, d’Aywaille, et Warlomont, de Rouvreux, pour leurs explications, documents et photographies.
Pour charger pareil tronc (celui de la photo parue le 23 novembre dernier avait un volume de 12m3 et un poids d’environ 12 tonnes) sur une charrette, voici comment on procédait : la charrette est positionnée parallèlement à la grume, entre les deux sont placées deux fortes pièces de bois destinées à servir de rampe pour hisser le tronc sur la charrette. Celle-ci avait été débarrassée de ses roues du côté du tronc à charger et ses essieux reposaient alors sur des « dames« , des chambrières ou béquilles de charrette. Le tronc était alors tiré grâce à un ingénieux dispositif de chaînes (voir le croquis de M. Warlomont) par un ou plusieurs chevaux selon sa taille. Ce système est une variante du débardage « al roule » dans lequel, le tronc à faire rouler est attaché par une chaîne dont la fixation se fait du côté opposé à celui où s’exerce la traction du cheval.

Dessin réalisé par M. Warlomont
Monsieur Warlomont m’a également confié ces photographies qui montrent que cette technique de chargement était toujours adoptée même lorsque fut abandonnée la traction hippomobile au profit de l’utilisation des camions.

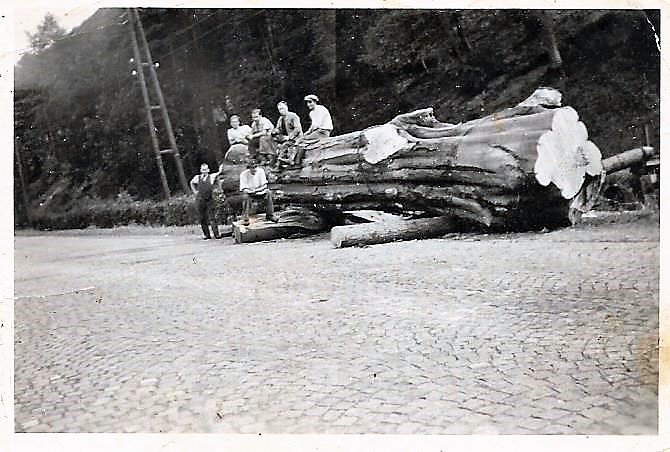

Ce tronc, lui aussi particulièrement imposant, 12 m3, a été amené le long de la route à Goffontaine, en septembre 1942. La remorque sur laquelle il va être hissé se trouve derrière lui et on distingue, sous le tronc, les pièces de bois sur lesquelles le tronc va bientôt rouler.

La semaine prochaine, je vous montrerai cette grume sur le camion que conduisait alors Emile Wuidar. Nous évoquerons également par le dessin et la photographie, une autre façon de transporter pareil tronc d’arbre, essentiellement pour les sortir du bois. Ce sera alors le « trikbale » qui sera mis à l’honneur mais le sujet nous occupera encore quelque temps car vos témoignages et vos documents méritent vraiment que l’on s’y attarde.
La Petite Gazette du 13 décembre 2017
COMME PROMIS
Voici cet arbre remarquable, un tronc de près de 12m3, dont nous avons assisté la semaine dernière au chargement en septembre 1942. Sur cette photo, confiée par M. Warlomont, vous reconnaîtrez peut-être l’homme à droite. Il s’agit d’Albert Warlomont, le papa de mon correspondant, et, à côté de la cabine du camion, Emile Wuidar. Vous pouvez évidemment me parler de camion, de ce transport et de ces hommes…

La Petite Gazette du 13 décembre 2017
RETROUVONS NOS TRANSPORTS EXCEPTIONNELS D’IL Y A UN SIECLE
Monsieur Gérard, de Fontin, m’a fait découvrir « Le manuel du bon charretier » de Lucien Brasse-Brossard aux éditions La maison Rustique, 1945 ; où je lis ceci au sujet du triqueballe : « C’est une sorte de voiture à flèche servant au transport des grumes. Il se compose d’une limonière et d’un train de grandes roues (diamètre 1,50 à 2m.) réunies par un essieu qui supporte une courte poutre transversale en orme appelée mouton, sur laquelle prend une flèche longitudinale en frêne. La grume est cerclée d’une chaîne appelée cravate, placée au voisinage du centre de gravité. En renversant la flèche, on accroche les extrémités de la cravate sur une des faces du mouton. En ramenant la flèche en avant, la chaîne d’amarrage fait un quart de tour autour du mouton et celui-ci se trouvant alors au-dessus de l’essieu, la grume est soulevée suffisamment au-dessus du sol pour pouvoir être transportée sans traîner.
Pour pouvoir manier des grumes plus volumineuses, on emploie aussi des triqueballes à essieu coudé. Certains modèles possèdent un treuil vertical à vis carrée qui permet de soulever des grumes plus lourdes que ne le permettrait la manœuvre de la flèche. Enfin, ils sont parfois munis de freins, bien que le triqueballe soit surtout un véhicule de terrain plat puisque son bon fonctionnement est fonction de l’équilibre de la grume.»
Monsieur Raymond Gillet nous a fait parvenir ses réflexions, diverses illustrations (dont celle de cet impressionnant triqueballe) et le fruit de ses recherches sur ce passionnant sujet.

« Noter la branche située sur le dessus de l’arbre (entre les deux essieux) c’est la perche qui a servi à « tordre » la chaîne qui solidarise la « grume » à la longe du chariot, une deuxième chaîne est située juste avant l’essieu arrière. (Voir les éditions des 1er et 22/11/17.
Le chargement de cet arbre sur le chariot a peut-être été réalisé avec un trépied et un palan ? Une fois l’arbre soulevé, le débardeur a fait reculer le chariot entre les branches du trépied deux ou trois fois, suivant la hauteur du trépied pour assurer un équilibre et un centrage de la charge.
Pour ce qui est de l’attelage « en ligne », le débardeur connaissant ses chevaux les a placés suivant leur âge, leur force et leur « docilité », mais également suivant le contexte d’accessibilité du lieu d’abattage de cet arbre.
L’attelage a certainement rejoint une scierie locale, comme il en existait dans certains villages. Il y en avait deux dans mon village d’Ardennes, dans les années cinquante (1950).Et pour le déchargement, les scieries étaient équipées de monorail avec palan. Certaines dont la scierie Jadot située à Anthisnes, possédait un monorail et au sol un système de rail Decauville avec wagonnet. Le tracé des rails ceinturait le dépôt de grumes. Après chargement d’une grume sur le wagonnet le scieur ou son aide faisait rentrer le wagonnet à l’intérieur du site de sciage comme me le précise Monsieur Jadot fils. L’arbre de la photographie de M. Jacobs n’est pas rentré directement dans la scierie, il a été amputé d’une partie principale importante, côté « souche » au moins 1,50m. me semble-t-il, voir plus si l’arbre était « malade ».
Les bancs de sciage « anciens » acceptaient des grumes d’un diamètre maximal de 1,20 mètre, me précise Monsieur Jadot, peut-être 1,40mètre après modification et réglage maximal.
Mais que n’a-t-on pas réalisé avec cet arbre s’il était sain ? Il est peut-être resté deux jours voir plus dans la scierie à être débité en : doses pour le chauffage des chaumières du village, billes pour la S.N.C.V ou la S.N.C.B, chevrons de charpentes, poutres pour maisons, divers profils pour menuisiers et ; oh mon dieu………des planches pour cercueil ; mais également son écorce qui a été récupérée pour diverses applications d’époque. »
D’autres communications nous permettront d’encore compléter ce sujet prochainement. Merci de continuer à alimenter votre Petite Gazette en souvenirs, photographies et questions à soumettre aux lecteurs. Rendez-vous la semaine prochaine ou de suite sur www.lapetitegazette.net
La Petite Gazette du 21 mars 2018
LE TRANSPORT DE GRUMES, CONVOIS EXCEPTIONNELS DE JADIS
Les photos et témoignages relatifs à ces convois exceptionnels de la première moitié du siècle passé vous ont particulièrement intéressés et, j’en suis persuadé, l’enquête menée par Monsieur Raymond Gillet vous passionnera tout autant. Durant les semaines à venir, vous découvrirez, étape après étape, les manutentions auxquelles tantôt les transporteurs, ici les frères Delgombe de Comblain-au-Pont, tantôt le personnel de la scierie Jadot à Anthisnes devaient appliquer à ces pesants troncs avant qu’ils ne soient débités. Pour une clarté maximale dans l’explication de toutes ces manœuvres, Monsieur Gillet a eu l’excellente idée non seulement de questionner des spécialistes mais aussi de dénicher les photographies illustrant leurs propos.
Le premier document qu’il nous propose nous montre l’arrivée de la grume au dépôt de la scierie Jadot à Anthisnes.

Monsieur Gillet rapporte les propos de M. André Jadot qui commente cette photographie :
« Voyez les chaînes pour assurer l’arrimage de la grume sur le chariot ; de nouveau le levier «coudé» destiné à «tordre» la chaîne. Ce même levier est maintenu par une plus petite chaîne pour éviter qu’il ne retrouve sa position initiale.
Ce chariot est un des deux chariots des frères Delgombe, de Comblain-au-Pont. Ils travaillent avec deux chariots de ce type (2 chevaux côte à côte séparés par le timon du chariot). Pour gravir les côtes importantes les 2 chevaux du second chariot étaient placés « à la volée » en tête des deux autres chevaux. Ce fut le cas pour le transport de l’arbre de cette photo, me précise Monsieur André Jadot, pour gravir la côte de Vien à Anthisnes. »
La Petite Gazette du 28 mars 2018
APRES LE TRANSPORT DE GRUMES, LE SCIAGE DE CES TRONCS ENORMES
Grâce à l’enquête menée par Monsieur Raymond Gillet vous vous passionnerez, j’en suis persuadé, pour l’étape qu’abordaient ensuite les grumes transportées : leur sciage. Acheminé jusqu’à la scierie, ces troncs n’étaient évidemment pas au bout des nombreuses manutentions auxquelles tantôt les transporteurs, tantôt le personnel, ici celui de la scierie Jadot à Anthisnes, étaient encore tenus de satisfaire avant que ces pesants troncs ne soient débités. Pour une clarté maximale dans l’explication de toutes ces manœuvres, Monsieur Gillet a eu l’excellente idée non seulement de questionner des spécialistes mais aussi de dénicher les photographies illustrant leurs propos.
Nous avons assisté la semaine dernière à l’arrivée du tronc à la scierie. Après avoir été « paré », c’est-à-dire qu’il a été amputé de sa partie pointue, à sa base, le tronc est placé, grâce à un système de transbordement fait de câbles et d’un pylône, sur un wagonnet et est alors près à entrer dans l’enceinte même de la scierie
Le document quel nous propose Monsieur Gillet nous montre Monsieur André Jadot en position pour entamer le sciage, le tronçonnage de la grume avec une scie alternative spéciale. Ce cliché date des environs de 1945.

Dans notre prochaine édition, Monsieur Gillet nous détaillera, grâce aux précieuses explications recueillies auprès de M. André Jadot, les particularités et le fonctionnement de cette étonnante scie. D’ici là, si, vous aussi, vous possédez des informations, des documents, des photographies sur ces scieries de jadis où tout n’était pas encore mécanisé, voire automatisé, n’hésitez surtout pas à les partager avec les lecteurs de La Petite Gazette, très friands de ce genre de découverte. Je compte sur vous et vous remercie chaleureusement de m’adresser vos communications.
La Petite Gazette du 4 avril 2018
APRES LE TRANSPORT DE GRUMES, LE SCIAGE DE CES TRONCS ENORMES
Nous retrouvons la passionnante enquête menée par Monsieur Raymond Gillet qui a suivi les grumes transportées jusqu’à la scierie. Etape après étape, il nous détaille, grâce aux informations précises qu’il a recueillies auprès des professionnels, les nombreuses manutentions auxquelles tantôt les transporteurs, tantôt le personnel, ici celui de la scierie Jadot à Anthisnes, étaient encore tenus de satisfaire avant que ces pesants troncs ne soient débités. Pour une clarté maximale dans l’explication de toutes ces manœuvres, Monsieur Gillet a eu l’excellente idée non seulement de questionner des spécialistes mais aussi de dénicher les photographies illustrant leurs propos.

Monsieur Gillet détaille des différents éléments de cette scie spéciale alternative en condition de travail.
« A droite de la photo, contre le morceau de tronc écorcé, la grosse pièce cylindrique est le moteur électrique de commande. Juste à sa gauche, ensemble d’engrenages (2 + 2) assurant une réduction importante de la vitesse de rotation du moteur qui, grâce à ce mécanisme, passe de 1500 tours/minute à 110 tours/minute.
L’ouvrier a la main gauche sur le commutateur marche/arrêt du moteur de la scie. Simultanément, en réalisant cette opération, l’ouvrier maintient la scie afin que celle-ci s’engage dans l’arbre pour en commencer le sciage.
A hauteur de l’épaule droite de l’ouvrier, vous distinguerez aisément le levier d’accrochage de la grume contre le châssis.
Ce châssis fait immanquablement penser à une brouette avec ses deux bras et ses deux pieds, visibles à gauche du cliché. Il est ainsi plus aisé à déplacer et à manœuvrer. Il repose sur un train de roues (diamètre 52 cm.) indispensables pour le déplacement de l’unité de sciage. Le long du longeron du châssis, à hauteur des mains de l’ouvrier, vous distinguerez le levier utilisé pour modifier la position de l’axe du train de roues mais aussi pour assurer la stabilisation de la scie grâce à son appui sur la roue de stabilisation (diamètre 41 cm.). C’est cette pièce métallique, vue de profil et reposant sur des cales de bois, que l’on aperçoit à l’extrémité droite du châssis de la scie. »
Et vous, avez-vous assisté au sciage de pareilles grumes ? Nous en parlerez-vous ? Nous montrerez-vous des photographies de ces scieries d’hier ? D’avance, je vous remercie de nous confier vos souvenirs et, ainsi, de leur permettre d’éviter de sombrer dans l’oubli.
La Petite Gazette du 11 avril 2018
LE TRANSPORT DE GRUMES, CONVOIS EXCEPTIONNELS DE JADIS
Les photos et témoignages relatifs à ces convois exceptionnels de la première moitié du siècle passé vous ont particulièrement intéressés tout comme, j’en suis persuadé, l’enquête menée par Monsieur Raymond Gillet et dont vous venez de découvrir les résultats durant ces dernières semaines. Je remercie encore mon aimable correspondant pour la clarté de ses explications et l’adéquation de ses illustrations.
Aujourd’hui, dernière étape de notre visite guidée de la scierie Jadot d’Anthisnes au lendemain de la Seconde Guerre Mondiale.

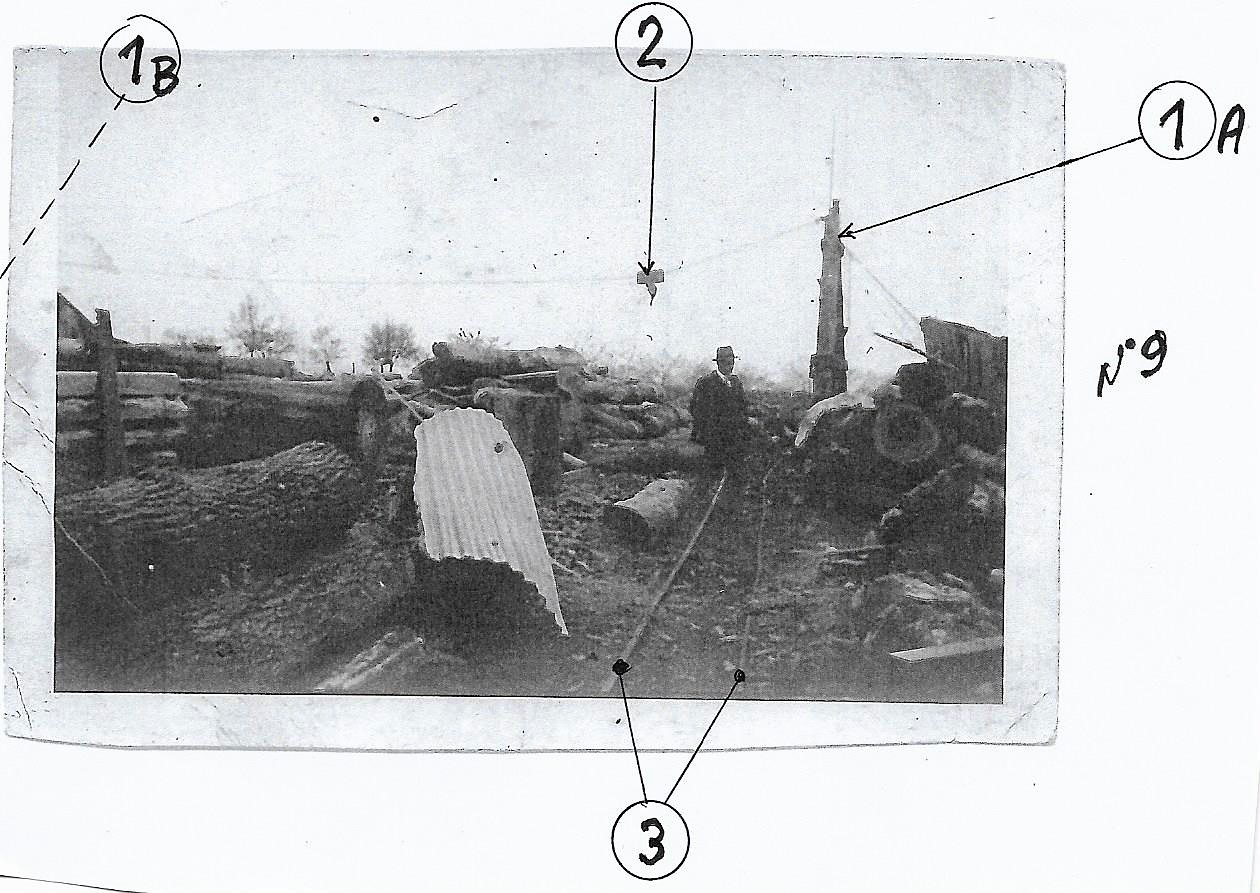

« Sur le dépôt de grumes de la scierie, tout un mécanisme ingénieux était en place pour permettre de déplacer le plus aisément possible et avec la sécurité requise ces énormes troncs qui allaient être débités. Cette vue permet de bien se représenter comment cela pouvait alors se passer.
Un imposant pilier ou pylône (1A) se dressait du côté de la scierie, un second, non visible sur ce cliché (1B) lui faisait à l’extrémité du chantier. Sur les câbles tendus entre ces pylônes circulait le trolley (2) qui assurait la prise en charge des grumes à déplacer.
Au sol, vous découvrez, au pied du personnage fixé sur la pellicule, les rails du « Décauville » (N.D.L.R. du nom de ce constructeur français de matériel ferroviaire et de manutention qui inventa et développa ce système de transport modulable de lourdes charges grâce à un système fait d’une voie formée d’éléments (rails et traverses) entièrement métalliques qui pouvaient se démonter et être déplacés aisément selon les nécessités).
Sur les rails du chantier de la scierie circulaient les wagonnets affectés au transport des grumes vers la scierie. La voie ceinturait entièrement le dépôt de grumes et, grâce à un système d’aiguillage, pénétrait dans la scierie même. Elle avait donc un double usage : la rentrée des troncs dans la scierie et la sortie des lourdes pièces de bois sciées. »
Un grand merci à Monsieur Gillet et au spécialiste qu’il a interrogé, Monsieur André Jadot. »
